Opis
Štandardné kvapalné studené dosky je zariadenie používané na efektívne tepelné riadenie a zvyčajne sa používa v aplikáciách s vysokými požiadavkami na rozptyl tepla. Je vyrobený z kovových materiálov (ako je hliník alebo meď) a tekuté kanály sa vytvárajú interne prostredníctvom presného obrábania. Tieto kanály odnášajú teplo od elektronických komponentov alebo systémov, ktoré je potrebné rozptýliť tokom chladiacej kvapaliny. Štruktúra studenej dosky chladenej tekutiny obsahuje kontaktný povrch, ktorý je v priamom kontakte so zdrojom tepla, vykonáva teplo do chladiacej kvapaliny tepelnými vodivými materiálmi a potom prenáša teplo cez prietokový kanál, aby sa dokončil proces výmeny tepla. Vonkajšia strana studenej dosky je zvyčajne vybavená rozhraním na pripojenie k potrubiam chladiaceho systému, aby sa vytvoril kompletný systém chladenia tekutín.
Leštenie povrchovej výrobnej línie
Funkcie

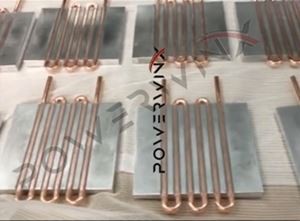

Ekonomická extrudovaná základňa a kontinuálna konštrukcia medenej trubice
Štandardné tekuté studené platne používajú ako základňu extrudovanú zliatinu hliníka a sú vybavené kontinuálnymi medenými trubicami, ktoré majú vynikajúcu tepelnú vodivosť. Tepelná vodivosť zliatiny hliníka je asi 150 W/m · K, zatiaľ čo tepelná vodivosť medených trubíc môže dosiahnuť 400 W/m · K. Táto konštrukcia umožňuje rýchle prenos tepla zo zdroja tepla do kanála prietoku chladiacej kvapaliny, čím sa zlepšuje účinnosť výmeny tepla. Kontinuálna medená trubica sa vyhýba zváraniu alebo spojom potrubných pripojení v tradičných studených doskách, znižuje tepelný odpor pri pripojení a zaisťuje, že prenos tepla z medenej trubice do chladiacej kvapaliny je efektívnejší. Celkovo tento dizajn umožňuje studenej doske udržiavať vynikajúci výkon rozptylu tepla v pracovných podmienkach s vysokým zaťažením.
Konštrukcia kontinuálnej trubice medenej trubice znižuje riziko úniku
Meďná trubica štandardných tekutých studených dosiek prijíma nepretržitý dizajn, ktorý sa vyhýba spoločným zváraniu alebo pripojeniu v tradičných studených doštičkách. Medená trubica nemá počas výrobného procesu žiadne kĺby ani zváracie body, čím sa znižuje riziko úniku chladiacej kvapaliny. Táto optimalizácia nielen zlepšuje utesnenie studenej dosky, ale tiež zvyšuje dlhodobú stabilitu studenej dosky. Integrita medenej trubice zaisťuje, že studená doska môže pracovať stabilne a dlhodobo vo vysokotlakovom pracovnom prostredí s vysokým teplotou, vyhýbaním sa poruchám systému a zníženým chladiacim účinkom v dôsledku úniku.
Vysoká tepelná vodivosť epoxidová lepkavá technológia
Počas výrobného procesu štandardných kvapalných studených doštičiek sa epoxidové lepidlo s vysokou tepelnou vodivosťou používa na spojenie medenej trubice k substrátu zliatiny hliníka. Epoxidové lepidlo má nielen vynikajúcu schopnosť štrukturálnej väzby, ale môže tiež znížiť tepelný odpor kontaktného bodu, čím sa ďalej optimalizuje dráha vedenia tepla. Tepelná vodivosť epoxidového lepidla môže zvyčajne dosiahnuť 1,5 W/m · K až 3 W/m · K, čo je oveľa vyššia ako tradičné lepiace materiály. To umožňuje studenej doske efektívnejšie vykonávať teplo a vyhýba sa zníženiu účinnosti rozptylu tepla spôsobenej nevodivou alebo oddelenou lepiacou vrstvou.
Vysoko výkonné a netesné kĺby
Vďaka kontinuálnemu konštrukcii medenej trubice a vysokej tepelnej vodivosti epoxidové adhezívne spojenie majú štandardné tekuté studené platne vynikajúce schopnosti ochrany úniku. Na kĺboch studenej dosky nie sú žiadne zváracie body, ktoré znižujú bežné riziko úniku, zaisťuje stabilný prietok chladiacej kvapaliny a udržuje účinnú funkciu rozptylu tepla v systéme. Únik vody ovplyvňuje nielen pracovnú účinnosť studenej dosky, ale môže tiež spôsobiť zlyhanie systému. Preto je vyhýbanie sa úniku kľúčom k zabezpečeniu dlhodobej stabilnej prevádzky systému chladenia kvapaliny. Tento dizajn zaisťuje, že používatelia ho môžu bezpečne a stabilne používať v tvrdých prostrediach.
